トップページクリーンルーム用品≫クリーンルーム用HIDライト・パーティクルや傷のチェック・付着ホコリを照らす
クリーンルーム用品・無塵紙・クリーンペーパーロール カタログ(PDF形式ファイル 370KB)

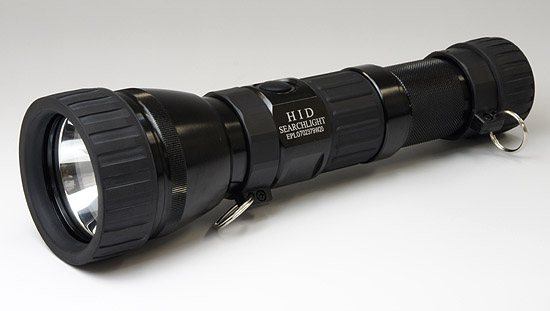

クリーンルーム用 ハンディHIDパーティクルライト・UVブラックライト LM-PCL
(付着したホコリや傷が見える・パーティクルを照射して確認)
購入、販売方法・ご質問
特  徴
■別売レンズの装着でUV光・ブラックライトの照射が可能です。
■高剛性アルミダイキャスト製ボディーは質感にも優れます。
■パーティクルカウンターで計測不能な付着粉塵の確認が可能。
■重量約880g(LM-PCL15)・1080g(LM-PCL25)と軽量
■約1,000mの照射能力とIPX6防塵防水性能があります。
用  途
●クリーンルームでの堆積付着したホコリや粉塵を照射確認。
●製品表面に付いた傷の確認作業に。
●1,000m先も照射可能な遠方照射サーチライトとして。
●現場検証・鑑識捜査など遺留品や細部の確認用に。
●警備・点検作業など夜間作業での遠方照射に。
クリーンルーム用HIDパーティクルライト・UVブラックライトです。付着した埃ホコリを照らし出します。
通常クリーンルーム内での飛散粉塵の計測は、パーティクルカウンターで行います。
しかし粒径10〜100μm程度の堆積した粉塵は、計測器や目視で確認することができません。
この様な計測器や目視で確認できない粒子は、本製品の光源で肉眼にて目視確認することができます。
本製品は自動車用ヘッドライト技術を使用しており、ムラのない極めて均等な光で遠方照射が可能です。
また、ムラのない良質な光は近くの小さな粒子を逃さず鮮明に照らし出します。
従って、本製品で横方向から照射することで、表面に付着した微細粉塵や傷の観測が可能です。
もちろん夜間警備作業や現場検証・鑑識捜査など、強力な光源が必要な場所でも使用が可能です。
ハンディHIDヘッドライトです。通常照明でのパーティクル粉塵の画像です。クリーンルームで堆積した粉塵パーティクルを肉眼で目視確認ができます。 クリーンルーム用ブラックライト・UVライト・ハンディHIDライトです。堆積したクリーンルーム内の粉塵パーティクルを肉眼で目視確認ができます。
通常照明での微細粉塵 HIDパーティクルライト照射
●堆積した微細粉塵に一般蛍光灯を照射。
●弱い光が拡散してパーティクルの確認が困難。
●堆積物はパーティクルカウンターでも計測不能。
●横方向から本製品のHID光を照射。
●強力な光で微細な堆積粉塵を確認できます。
●環境によってライトの色を使い分けます。
  (写真は白色光を照射)
製品のデータ ・ 詳細写真
1.HIDパーティクルライトの光 (付属レンズを使用)
クリーンルーム用パーティクル観測用ライト・UVライトです。堆積した紙粉や粉塵を検知します。 クリーンルームの粉塵や埃を見るためのUVブラックライト・HIDライトです。UVライトにもなります。 クリーンルーム用UVライト・パーティクル観測用・ゴミが付いたワークを探します。
レンズ非装着時の光
光 色 白色
UVカット率 UVカットなし
備 考 HID球の光
型 番 LM-PCL15(Y)
LM-PCL25(Y)
光 色 黄色
UVカット率 約 70%
備 考 イエローレンズ付属
型 番 LM-PCL15(G)
LM-PCL25(G)
光 色 緑色
UVカット率 約 90%
備 考 グリーンレンズ付属
■HIDパーティクルライトの光
 ●自動車用HIDヘッドライトの光源技術を使用したハンディタイプのパーティクルライトです。
 ●クリーンルームに堆積した微細パーティクルや傷を光の照射で目視確認できます。
 ●暗い部屋で使用するときは、目に優しい黄色または緑色のUVカットライトを使用できます。
   ※「黄色(Y)」または「緑色(G)」のUVカットレンズはどちらか1枚付属します。
 ●別売りのUVレンズを使用すると UV光(ブラックライト)を照射できます。
2.黄色および緑色のUV透過特性
クリーンルーム用HIDライトです。UVカットの黄色光を発光。 クリーンルームで使用するUVカットの緑色光です。紫外線を防止しており目に優しい。
■データ解説
  本試験では、「紫外線の遮蔽機能がある」ことを第三者機関にて検証しています。
  グラフは、光の各波長[nm](横軸)に対する透過率[%](縦軸)を表しています。
    【紫外線】・・・波長が約300〜400nmの近紫外線が対象です。
    【集 計】・・・グラフより、波長が300-400nm紫外線の透過率は
            黄色レンズ…約30%  緑色レンズ…約10% の範囲内に収まります。
            従って、紫外線に対する遮蔽率は約70%および約90%です。 (100%からマイナスします)
3.製品バッテリー部 および 製品構成
クリーンルームの中で微細なゴミや埃が付着した製品の確認 クリーンルームで装置や機械に積もった埃を探します。
バッテリー部分 (製品背面) 構成部品(セット内容)
●リチウムイオン電池ユニットが装着されています。
●充電完了時にアダプタのランプが赤→青に変化。
●照射時間…約1.5時間と2.5時間の2種類のバッテリー。
●約500回の充電が可能です。
●充電中は発光できません。
 ※写真はLM-PCL15
●ライト本体
●リチウムイオンバッテリーユニット
●充電用アダプター
●肩掛け用ショルダーストラップ
●UVカットレンズ(緑色または黄色から選択)
  ※写真はLM-PCL15
4.製品仕様 および ランプ特性
製品仕様
LM-PCL15 LM-PCL25
ライト HIDバルブ 20W
光 束 1200 lm
バッテリー リチウムイオン
発光時間 約1.5時間 約2.5時間
充電時間 約 8時間 (full) 約 13時間 (full)
色温度 7000 K
本体の材質 アルミニウムダイカスト
本体レンズ 耐熱強化レンズ
防塵防水性能 IPX6
バルブ寿命 約1000 時間
重 量 880 g 1080 g
付属レンズ 黄色(Y) 又は 緑色(G)
クリーンルーム内のパーティクル粉塵の堆積・付着を防止する為のHIDライト
[LM-PCL15] 大容量バッテリー [LM-PCL25]
