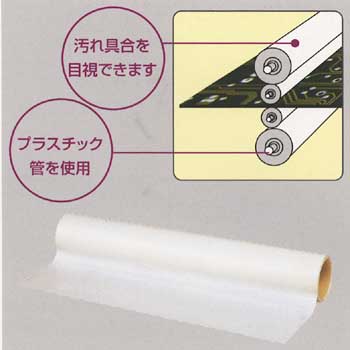

クリーニング装置用 クリーニング粘着ローラー/ゴミ転写シート TW-RC
（清掃装置用ゴムローラーのゴミを除去する 粘着クリーニングテープ） |
 |
| 特 徴 |
■ｸﾘｰﾆﾝｸﾞ装置のｼﾘｺﾝｺﾞﾑﾛｰﾗｰに付着したｺﾞﾐを除去します。
■白色シートなので汚れ具合の確認が容易に行えます。
■プラスチックコア芯を採用しており紙粉が発生しません。 |
|
| 用 途 |
●電子基板のｸﾘｰﾆﾝｸﾞ装置に使用する転写用粘着ﾃｰﾌﾟに。
●ｸﾘｰﾆﾝｸﾞ用ｼﾘｺﾝｺﾞﾑﾛｰﾗｰの清掃用 粘着ﾛｰﾙｼｰﾄとして。
●その他の粘着ｺﾞﾑﾛｰﾗｰの表面に付着したｺﾞﾐの除去に。
■その他のｸﾘｰﾆﾝｸﾞﾛｰﾗｰは…≫ |
|
|
 |
|
|
|
 クリーニング装置に使用するゴミ吸着用クリーニングローラー
|
|
電子基板・ドライレジストフィルムなどの清掃にはクリーニング装置を使用する場合があります。 |
|
 |
|
装置内のゴムローラーが基板のゴミを吸着しますが、更にローラーに吸着したゴミの除去が必要です。 |
|
|
|
その役割を果たすのが本製品「ゴミ転写用粘着シートローラー」です。 |
|
|
|
本製品はゴムローラーと常に回転接触しながらゴムローラー表面のクリーニングを行います。 |
|
|
|
もし粘着シートの粘着力がゴミで低下した場合、フィルムをはがして新しい粘着面を使用します。 |
|
|
|
白色PETフィルムを採用しているため 付着したゴミや汚れの確認を容易に行えます。 |
|
|
|
樹脂製のコア芯を採用しており、安心してクリーンルーム内で使用ができます。 |
|
|
|
■その他のｸﾘｰﾆﾝｸﾞﾛｰﾗｰは…≫ |
|
|
|
| 製品詳細 |
| １．クリーニング転写ローラー[TW-RC] の使用方法 |
 |
| 一般にガラス基板や電子基板のクリーニング装置には |
 |
| クッション性と吸着性のあるｼﾘｺﾝｺﾞﾑﾛｰﾗｰを使用します。 |
|
| この方法は樹脂・金属片はもとより、ドライレジストフィルムに |
|
| 付着したゴミや塵などの除塵性に非常に優れています。 |
|
| そしてｺﾞﾑﾛｰﾗｰに堆積したゴミの除去に本製品を使用します。 |
|
| 白色のフィルムのため汚れ具合が目視で確認できます。 |
|
| ｺﾞﾑﾛｰﾗｰと常に回転接触しながら表面のｸﾘｰﾆﾝｸﾞを行います。 |
|
| この粘着テープローラーの巻き芯はプラスチック製のため、 |
|
| 本体からの粉塵発生を防ぎます。 |
|
| 安心してクリーンルームの中で使用することができます。 |
|
|
|
| ２．粘着フィルムおよびコア芯 |
 |
|
| |
| ■厚手の粘着PPフィルムとABS樹脂巻き芯 |
|
| 厚手PPﾌｨﾙﾑを採用しており簡単に剥がすことができます。 |
|
| さらに白色ﾌｨﾙﾑのため付着したゴミの確認が容易です。 |
|
| 巻き芯はABS樹脂製を使用しており紙粉の発生がありません。 |
|
| 安心してクリーンルームで使用することができます。 |
|
|
|
|
| ３．TW-RCの製品規格 |
| 製品の規格 |
| フィルム幅 |
600 ・ 800㎜ （最大1600㎜まで製作可） |
| フィルム長さ |
20m |
| コア（芯）内径 |
3インチ(φ76㎜) ・ 1.5インチ（φ38㎜） |
| フィルム材質 |
白色 PP （総厚90μm) |
| 粘着力 [g/25㎜] |
[標準] 400g [強粘着] 600g |
| 粘着剤 |
アクリル系 |
| 引張強度 [kgf/c㎡] |
[MD] 510kgf [TD] 1400kgf |
| 伸び [%] |
[MD] 150% [TD] 28% |
|
|
|
図面（PDF形式ファイル ---KB）
