クリーンルーム対応 導電性布・電磁波シールドクロス MK-KTN260
(スマホ携帯電話を圏外に・電気が導通通電する繊維)
購入、販売方法・ご質問
特  徴
■PET(ポリエステル)糸で製作しており粉塵を発生しません。
■PET糸にはNi(ニッケル)+Cu(銅)+Ni三層無電解メッキを施工。
■電磁波シールド(反射・吸収・遮断遮蔽)に優れています。
■通気性・柔軟性があり、裁断加工や縫製も可能です。
■表面抵抗値は0.05[Ω]以下と非常に優れています。
用  途
●クリーンルームでの静電気帯電防止に。
●電磁波シールドや電波遮断遮蔽用に。
●音響機器の電波障害防止対策やノイズ防止対策に。
●電気が通る通電布として。
●携帯電話の圏外化や自動車ワイヤレスキーの無効化に。
導電性布クロス/導電繊維です。電磁波の遮蔽・吸収・反射など電波シールドが可能です。電気が通る通電布繊維。スマートフォン・スマホ・携帯電話を圏外にします。静電気帯電防止。電気が導通・通電する導電布。
電磁波シールドクロス(導電性布) MK-KTN260

表面抵抗値 0.05 [Ω] 以下
(出荷サイズ:1100o幅×1m以上)
電気が通る布・電磁波の遮蔽

静電気対策や電波障害防止などに使用できる「通電する繊維」です。
● PET糸にメッキされたNi(ニッケル)+Cu(銅)+Niの三層がが優れたシールド遮蔽特性を発揮します。
● ポリエステル糸を使用しており粉塵が発生しません。
● 表面抵抗値は0.05[Ω]以下と非常に優れた電気特性を持っています。
● 通電する布繊維なので静電気の発生がなく、布全体をアース(接地)することが可能です。
● 繊維/布特有の優れた柔軟性・通気性があり、縫製・裁断などの加工性にも非常に優れます。
● 1100o幅×1m以上からロール巻きにて出荷をいたします。
※クリーンパック品ではありませんので、必要な場合はエアブローなどで表面清掃してください。
製品の試験データおよび規格
1.導電性布[MK-KTN260] の詳細
導電性布クロス/導電繊維の表面詳細写真です。電磁波の遮蔽・吸収・反射など電波シールドが可能で、スマホ携帯電話を圏外にします。電気が通る通電布繊維。電波障害対策やノイズ防止に。静電気帯電防止。電気が導通・通電する導電布。

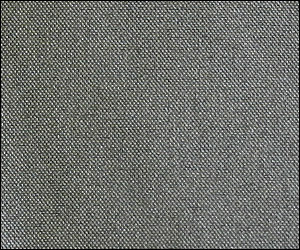

導電性クロスの表面

導電布・電磁波シールドクロス/繊維
Ni(ニッケル)+Cu(銅)+Ni の三層無電解メッキを施したPET糸を使用。
繊維厚さや比重量が均等な高性能製品です。
表面抵抗値が0.05[Ω]以下と非常に優れており、電磁波遮蔽
シールド効果に非常に優れた「電気が通る布」です。
導電性布クロス/導電繊維の繊維構造です。電磁波の遮蔽・吸収・反射など電波シールドが可能です。電気が通る通電布繊維。スマホ携帯電話を圏外にします。 導電性布クロス/導電繊維の織り方です。電磁波の遮蔽・吸収・反射など電波シールドで、スマホや携帯電話を圏外にできます。電気が通る通電布繊維。電波障害対策やノイズ防止に。
繊維の構造 織り方
2.電磁波に対するシールド特性 (KEC法)
導電性布クロス/導電繊維のシールド特性グラフです。電磁波の遮蔽・吸収・反射など電波シールドが可能です。電気が通る通電布繊維。電波障害対策やノイズ防止に。スマートフォンや携帯電話を圏外にでき、電気が導通・通電する導電布。
3.製品の特性 および 力学的試験データ
項 目 数 値 備 考
素 材 ポリエステル100%
厚 さ 0.088±0.005 [o]
表面抵抗値 0.05 [Ω]以下 ロレスタ法 (MCP-T350)
重 量 77±2 [g/u] ASTM D3776-96
フレアー(直線性) 10 [o]以内 斜行度試験方法
引張強さ MD 40 [kgf]以上 JIS1096-1999
A法 ストリップ法
TD 30 [kgf]以上
伸 び MD 15 [%]以上
TD 18 [%]以上
シールド効果 100MHz 80 [dB]以上 KEC法
500MHz 70 [dB]以上
