静電気帯電防止 クリーン導電性ＰＶＣシート/格子柄 TW-CPF-GR
（クリーンルーム内の養生シート・間仕切り・カーテン・ビニールシート） |
 |
| 特 徴 |
■優れた電気特性がある導電性PVCフィルムを採用。
■静電気対策の格子柄により、一般品との区別が容易。
■ｸﾞﾘｯﾄﾞﾏｰｸ（格子）にｶｰﾎﾞﾝｲﾝｷを使用しております。
■格子面は表面抵抗値が105～107[Ω]と優れています。
■プラスチックコア（巻き芯）を使用しており発塵しません。 |
|
| 用 途 |
●クリーンルーム内で使用する間仕切り・カーテンとして。
●クリーンブースの隔壁・パーテーションとして。
●電子部品作業での使用/ESD静電気破壊対策が可能。
●周りの粉末や粉塵をフィルムに吸着させたくないとき。
●格子柄で一般品と区別でき、徹底した品質管理が可能。
■その他ｸﾘｰﾝﾙｰﾑ用ｼｰﾄは…≫ |
|
|
TW-CPF-GR 規格サイズ…1370㎜幅×30mロール巻き |
|
|
|
 クリーンルームで使用可能な導電性PVCフィルム
|
|
クリーンルーム内では、静電気によってホコリや粉塵を吸着する一般製品は持ち込みません。 |
|
 |
|
使用する際には、本製品「クリーン導電性PVCフィルムシート」を使用します。 |
|
|
|
この製品には優れた静電気防止特性がある「帯電防止PVCフィルム」を採用しています。 |
|
|
|
フィルムの表面には、導電性カーボンインキを使用してグリッドマーク（格子）を印刷しています。 |
|
|
|
格子柄により一般品との区別が明確になり、徹底した品質管理が可能になります。 |
|
|
|
さらに樹脂製の巻き芯（プラスチックコア）を採用しており、安心してクリーンルーム内で使用できます。 |
|
|
|
■規格サイズ・・・1370㎜幅×30m巻ロール巻き |
|
|
|
|
|
| 試験データ ・ 写真 |

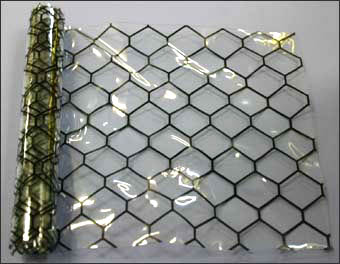

| １．TW-CPF-GR の詳細写真 |
■TW-CPF-GR
格子サイズ…15×20㎜ |
|
| |
| ■クリーン導電性PVCシート/格子[TW-CPF-GR] |
 |
| ●優れた電気特性がある導電性PVCフィルムを採用。 |
|
| ●105～107[Ω]と非常に優れた抵抗値。（格子面） |
|
| ●格子柄で一般品と区別でき、徹底した品質管理が可能。 |
|
| ●プラスチックコア（巻き芯）を使用しており紙粉は発生しません。 |
|
| ●安心してｸﾘｰﾝﾙｰﾑ内の養生・カーテンとして使用できます。 |
|
| ■規格サイズ・・・1370㎜幅×30m巻ロール巻き |
|
|
|
|
|
| ２．製品に関するデータ |
| 導電性PVCフィルム [TW-CPF-GR] |
| フィルム厚 |
0.3 [㎜] |
|
| 引張強度 |
MD方向 |
1.8 [kg/㎜2] |
ASTM D-882 |
| TD方向 |
1.8 [kg/㎜2] |
| 伸び |
MD方向 |
170 [%] |
| TD方向 |
210 [%] |
| 熱収縮率 |
1 [%] 以下 |
| 表面抵抗値 [格子面] |
105～107 [Ω/SQ] |
ASTM D-257 |
| [裏面] |
1010～1011 [Ω/SQ] |
| 帯電圧 [格子面] |
50V未満 |
Electrostatic Field Meter にて |
| [裏面] |
100V未満 |
| 電気減衰時間 |
0.5 [秒] 以下 |
MIL-B-81705C, 5000V→500V |
|
|
