  • ページ番号:M282

クリーンルーム用・静電気帯電防止
導電性クリーン養生ボード TN-CBD
簡単に曲がる・軽量プラスチック板・衝撃吸収あて材
カタログのダウンロード購入方法
特  徴
■内部は中空構造なので非常に軽量です。
■筋目に沿って簡単に曲がり、曲面やカドにも対応。
■強い衝撃が加わっても中空構造が吸収して守ります。
■表面抵抗値は106[Ω]以下と非常に優れています。
■静電気を帯電しないので塵やホコリを吸着しません。
■半永久的に帯電防止機能(導電性)を持続します。
※クリーンパック品ではありません。
用  途
●クリーンルーム内で使用する養生用当て材として。
●静電気を嫌う電子部品作業で使用する板材として。
●手で曲げたりカッターで切ったり簡単に加工できます。
●ESDマークによって一般品との区別が確実に行えます。
●徹底した品質管理を行うとき。
●規格サイズ:3t×1000×1000㎜
クリーンルーム用養生板マットは衝撃吸収する導電性・帯電防止のあて板クッション材です。
クリーンルーム用養生ボード TN-CBD
(3×1000×1000mm)

 表面抵抗値   106[Ω] 以下

クリーンルーム内に静電気対策を施していない製品は、ホコリや粉塵を吸着するため持ち込みません。
クリーンルームで養生の板材を使用する時は、本製品「導電性クリーンルームボード」を使います。
本製品には、半永久的に静電気帯電防止を発揮する 高性能な導電性PP樹脂を使用しています。
内部は中空構造を採用しており、非常に軽量でかつ外部からの強い衝撃を吸収します。
筋目に沿って曲げてカドや曲面にも対応でき、しかもカッターで簡単に加工ができます。
さらに製品には静電気対策マークが入っており一般品との区別が明確で徹底した品質管理が可能です。
クリーンルーム内のESD静電気対策が確実に必要な環境で 安心して使用できます。
※クリーンパック品ではありませんので、必要な場合はエアーブローなどで表面清掃を行ってください。

試験データ ・ 写真

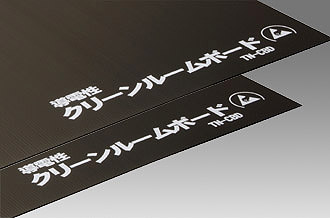

 1. 製品の詳細写真
帯電防止クリーンルーム用養生ボードマットは衝撃を吸収する導電性あて板材です。プラ段
超軽量で衝撃吸収します。
■導電性クリーンルーム用ボード [TN-CBD]

●非常に優れた導電性PPを使用しており帯電しません。
●中空構造で非常に軽量で外部からの衝撃を吸収します。
●筋目に沿って簡単に曲がり、曲面やカドにフィット。
●手で曲げたりカッターで切ったり簡単に加工できます。
●ESDマーク入りなので一般品との区別が簡単です。
●半永久的に帯電防止機能(導電性)を持続します。
●クリーンルーム内で徹底した品質管理が可能です。
●規格サイズ:3×1000×1000㎜
※クリーンパック品ではありません。



 2. 製品表面の表示内容
クリーンルームで使用可能な養生ボードシートは衝撃を吸収する帯電防止の導電性あて板材です。ダンプラ
【製品表面の印刷】
クリーンルーム用の静電気対策品であることが
鮮やかな白色文字で容易に確認できます。
導電性クリーンルーム用養生ボードマットは衝撃吸収する導電性・帯電防止のあて板材です。プラ段
【静電気対策済み ESDマーク】
静電気対策が施された製品に与えられます。
クリーンルーム用資材の選定基準になります。

 3.TN-CBD 仕様および試験データ

仕 様
材 質 導電性PP樹脂
重 量 500 [g]
密 度 167 [kg/㎡]
厚 さ 3 [㎜]
規格サイズ 1000×1000 [㎜]
色 調 黒色 (非透過)

試験データ
項目 計測値
座屈強度 (平面50㎜角) 0.69 [N]
座屈強度 (垂直50㎜間隔) MD: 50.9 [N]
TD: 4.7 [N]
曲げ強度 (50㎜スパン) MD: 8.5 [N]
TD: 2.2 [N]
曲げ弾性率 (50㎜スパン) MD: 34.0 [N/cm]
TD: 5.31 [N/cm]
衝撃強度 23℃: 132 [N/cm]
-10℃: 48[N/cm]
表面抵抗値 106 [Ω] 以下
※弾性率・曲げ強度…JIS K7203 10㎜/min
※衝撃強度…デュポン JIS K7211 撃芯1/2inch
